12KW комбинирана машина за лазерно рязане
ACME комбинирана машина за лазерно рязане на листови и тръбни влакна LP-6025DT25
12KW комбинирана машина за лазерно рязане
*Размер на рязане на листа 6000x2500mm
*Две сменяеми маси за рязане със защитен капак
*Дължина на рязане на тръба 6000 mm, диаметър 16-250 mm
*12000W MAXphotonics влакнест лазерен източник
*G5 тип QBH по-добра защита за изрязани силно отразяващи материали
*Boci BLT642H Лазерна режеща глава с автофокус
*CypCut 3000S EtherCAT Система за управление на рязане
*Постоянна валидност на CypNest Sheet Nesting Softwareверсия
*Софтуер за гнездене на тръби TubeTпостоянна валидностверсия
*INOVANCE EtherCAT серво мотор и драйвер
* Легло за машина за заваряване на тежка здрава стоманена плоча
* CE Safty Standard Light Guard Защита и електрически части
*FSCUT RayBox може да позволи на машината да се свърже към MES система
12KW комбинирана машина за лазерно рязане
|
Компонент |
Конфигурация |
|
|
Лазерен източник |
MAXphotonics 12000W, Китай |
|
|
Режеща глава |
Boci BLT642H Автофокус, Китай (Функция за автоматично фокусиране и система за регулиране на височината) |
|
|
Воден охладител |
Ханли, Китай |
|
|
Маса за рязане |
Две вътрешни сменяеми, Защитен капак |
|
|
Основно тяло на машината |
CNC система за управление |
CypCut 3000S EtherCAT, Китай |
|
Софтуер за влагане на листове |
CypNest софтуер за влагане на листове |
|
|
Софтуер за разкрояване на тръби |
Софтуер за гнездене на тръби TubesT |
|
|
Серво мотор и драйвер |
INOVANCE EtherCAT, Китай |
|
|
Електрическа част |
Шнайдер, Франция |
|
|
Пневматична част |
SMC, Япония |
|
|
Направляваща релса |
HIWIN, Тайван |
|
|
Стелаж |
YYC, Тайван |
|
|
Редуктор |
MOTOREDUCER, Франция |
|
|
Система за смазване |
Автоматична система за самосмазване |
|
|
FSCUT RayBox |
RayBox може да се свърже с MES система |
|
|
Система за прахоулавяне |
Вентилатор и тръба за отработен въздух 7,5kw |
|
|
Безплатни резервни части |
42 (дюза, леща, керамично тяло) |
|
|
Машинни части |
Технически спецификации |
|
|
Размер на рязане на листа |
6000х2500 мм |
|
|
Размер на рязане на тръба |
6000 mm, 16-250 mm диаметър |
|
|
X-ос |
Пътуване (mm) |
3050 |
|
МАКС. без товар. Скорост (m/min) |
120 |
|
|
Y-ос |
Пътуване (mm) |
6800 |
|
МАКС. без товар. Скорост (m/min) |
132 |
|
|
Z-ос |
Пътуване (mm) |
350 |
|
МАКС. без товар. Скорост (m/min) |
80 |
|
|
Точност на позициониране |
±0.03/1000 мм |
|
|
Повторете точността на позициониране |
±0.02/1000 мм |
|
|
Захранване |
3-фаза, 380V, 50HZ |
|
|
Допълнителен режещ газ |
Кислород / Азот / Сгъстен въздух |
|
|
Размер на машината |
16080*4639*2494 мм (Д*Ш*В) |
|
12KW комбинирана машина за лазерно рязане Основна конфигурация
|
|
MAXphotonics 12000W оптичен лазерен източник поддържа G5 тип QBH 2 години гаранционен срок. Повече от 100,000 часа живот. Ниска консумация на енергия: Спестете енергия и опазвайте околната среда. Процентът на фотоелектрическо преобразуване е до 40-50%. |
|
|
G5 Тип QBH По-добра защита за рязани материали с висока степен на отразяване като алуминий, месинг и др. |
|
БоциBLT642H Топлина на рязане на автофокусd
Стабилно и ефективно рязане Чисто новите оптични решения идват с автоматично фокусиране със затворен цикъл. Сензор за рязане без шлака, охлаждане на дюзите и водно охлаждане. Направете рязането по-стабилно и ефективно. Лесен за поддръжка Ниска цена за ремонт Готово за използване чекмедже за оптика, смяна на обектива за 5 минути. Интелигентна и безопасна обработка Групи вътрешни сензори за монитор в затворен цикъл в реално време. Бързата диагностика ви носи ранно предупреждение. |

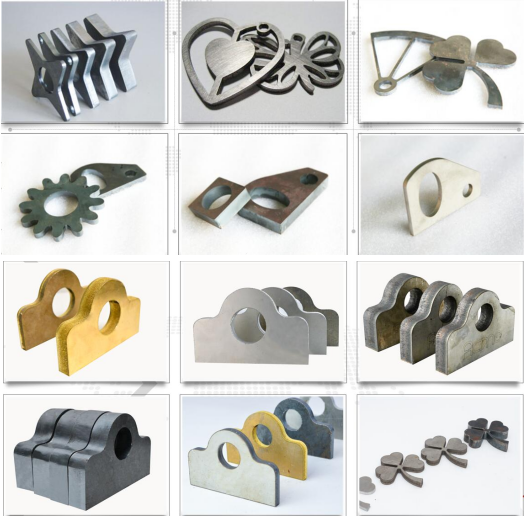

Проба за рязане на машина за рязане на метални листове и тръби
Машинни снимки
