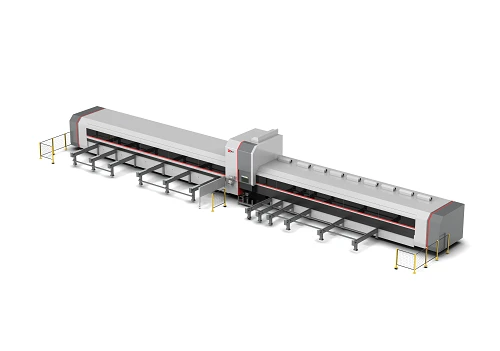

Оборудване за лазерно рязане на тръби 60KW

60KW оборудване за лазерно рязане на тръби

I. Преглед на оборудването за лазерно рязане на тръби

CypWizard служи като мостов плъгин между Tekla и TubesT, като в момента поддържа версиите на Tekla: 19.0, 21.0, 21.1, 2020, 2022, 2023 и 2024.

Този плъгин класифицира части в моделите на Tekla, преобразува ги в определени формати и ги импортира в софтуера TubesT. Поддържаните формати за преобразуване, изброени по приоритет, са

T2T (предпочитан)

X2T (вторичен)

IFC (резервен вариант)

Забележка: Курсивните текстове със сини акценти са връзки към уроци, върху които може да се кликне, които водят до подробни обяснения на параметрите и инструкции за употреба.

II. Ръководство за инсталиране

Изтегляне

Можете да изтеглите безплатно инсталационния пакет CypWizard от страницата за изтегляне на софтуер на TubesT на официалния уебсайт.

Друга възможност е да щракнете върху връзката тук, за да изтеглите.CypWizard.exe

Стъпки за инсталиране

Затворете Tekla преди инсталиране.

Кликнете два пъти- върху „CypWizard.exe“.

Продължете със следващите стъпки според инструкциите.

III. Процедура за изпълнение

Стартирайте Tekla Structures.

Кликнете два пъти- върху иконата на работния плот, за да стартирате приставката.

Избор на част.

Налични са два метода за експортиране:

1. Експорт на таблица (пакетна обработка):Щракнете върху „Редактиране на таблица“ → Добавяне на монтаж/номер на част и номер.

2. Директен подбор:Изберете частите графично в прозореца за изглед на Tekla.

Експортиране на конфигурация.

1. Позиция на заваряване:

Когато опцията е отметната, системата автоматично ще идентифицира файлове във формат t2t-, съдържащи заваръчни връзки в модела.

Двустранните-пътеки за маркиране могат да се генерират в TubesT-V1.47 и по-нови.

Маркиращи траектории на инструменти не могат да бъдат генерирани, ако компонентът съдържа сгънати греди.

2. Класифицирайте частите по име на профил: След като бъдат избрани, различните секции ще бъдат автоматично поставени в отделни папки.

3. Име на файла: Вземете избора на номер на част като пример.

Импортиране на части.

В TubesT използвайте функцията>от определена папка.

За групово импортиране на файлове от множество папки в една операция вижте техническата документация<Импортиране на части в партиди чрез Excel Spreadsheets>за подробни процедури.

Редактиране на части

За вносни части вT2T формат, вторично редактиране и модификации могат да бъдат извършени чрез щракване върху иконата на молив в списъка с части. Формати катоX2TиIFCв момента не поддържат функция за редактиране.

СЪВЕТИ:

Ако експортираните части в споменатите формати не успеят да отговорят на вашите изисквания, LCH секциите и правоъгълните тръби допълнително поддържат експорт в редактируемия NC1 формат.

За оперативни процедури вижте урока:Как да експортирате части от формат nc1 inТекла.

IV. Често срещани проблеми с употребата

1. Защо форматите x2t и ifc се експортират? Как се различават от t2t?

2. Защо плъгинът е несъвместим след инсталиране на нова версия на Tekla?

① Проверете съвместимостта на версията

→ Потвърдете, че вашата версия на Tekla се поддържа официално от плъгина (вижте раздел 1 за съвместими версии).

② Преинсталирайте актуализирания плъгин:

→ След като надстроите Tekla, преинсталирайте приставката CypWizard, за да сте сигурни, че най-новият exe инсталатор се внедрява правилно.

③ Протокол за последователност на стартиране:

→ Винаги първо отваряйте Tekla, преди да активирате приставката. Приставката не може да се задейства, докато Tekla е неактивна.

3. Защо се появява „Възникнаха една или повече грешки“ по време на експортиране на част от приставката?

4. Предупреждение при импортиране: „Загуба на функцията „Подготовка за заваряване““ – какво означава това?

Подготовка на заваръчния шеве специализирантехника на рязанев Tekla, използвани за създаване на скосени ръбове за заваръчни фуги.

Препоръчително е да използвате директно по-високи версии на Tekla (21.1 и по-нови) за експортиране на части.

▼ Ограничения на версията:

▼ Предупреждения (от CypWizard v1.61+):
